液压链式爬车机主要用于斜坡提升运输，来补偿煤矿运输路线上的高度差，是矿车自动滑行车场上为补偿高度而设置的设备，是绞车的有效替代产品，它比绞车牵引更安全可靠，更节约劳动力。

根据驱动链形式，液压链式爬车机可分为圆环链式和板链式：液压圆环链式爬车机是煤矿常用标准普通式，由液压马达驱动，普通圆环链传动；液压板链式爬车机是济宁中煤操车技术有限公司开发设计新产品，本产品采用高强度板链作为传动链，液压马达驱动，具有结构简单、强度大、传动平稳、爬车能力强、维护方便等优点，特别适合爬车任务繁重、爬车高度大的车场作业。
产品组成
液压链式爬车机设备系统主要由爬车机本体、液压站及电控操作台三部分组成。液压链式爬车机爬车过程为自动化操作。矿用高强度圆环链或板链牵引四轮小车式爬车器爬车，爬车器在链条上等距离安装，爪间距不小于1.5倍的矿车长度。液压链式爬车机可以与翻车机共用一套控制系统，实现机电液一体化智能控制。
三、产品型号标记说明

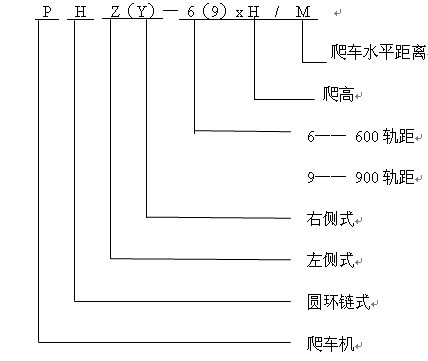

1、液压圆环链式爬车机：

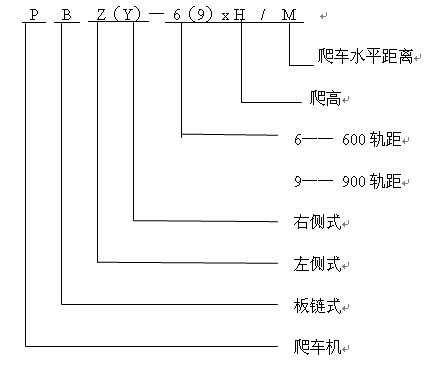

2、液压板链式爬车机：PHZ（Y）-9xH/M

四、技术参数
液压链式爬车机用于600轨距1t、1.5t及900轨距1.5t、3t矿车向上爬高，根据爬高不同共有14种型号，每种又根据传动装置布置方式不同分为左侧式与右侧式。

序号	名　　称		单位	规　　格
序号	名　　称		单位	圆环链式	板链式
1	链规格			Ф18x64
2	爬车速度		m/s	0.1~1.0	0.1~1.0
3	爬高		mm	1000~3600 每级差200共14种	1000~3600 每级差200共14种
4	矿车轨距		mm	600/900	600/900
5	矿车吨位		t	1t/1.5t/3t	1t/1.5t/3t
6	爬车方式			推轴或推挡板	推轴或推挡板
7	机前矿车滑行速度		m/s	0. 0.1~1.03~1.0	0.1~1.0
8	液压马达	型号		IAM800/1100/1400/2000	IAM800/1100/1400/2000
		排量	ml/r	800/1100/1400/2000	800/1100/1400/2000
		工作压力	Mpa	16	16
		比扭矩	Nm	12.8/17.8/21.9/32.4	12.8/17.8/21.9/32.4
