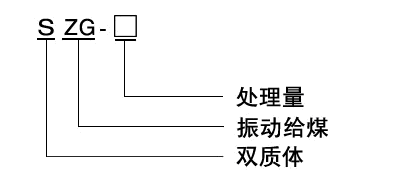

SZG双质体振动给煤机

振动式给煤机可分为双质体和单质体；单质体有两种型号，分为电机参振和电机不参振两种形式。

双质体振动给煤机  双质体振动给料机有几十个规格品种，安装形式从全吊式、全座式、前吊后座式、前座后吊式，给料量从1000吨／时到现在的2000吨／时以上，给料粒度也达到800—1000mm并可同变频器配套达到调整给料量及自动化控制目的。

现将双质体振动给料机结构、工作原理、主要特点介绍如下：

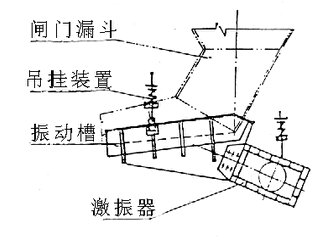

A、双质体振动给料机的结构：  双质体振动给料机结构紧凑简单：由四部分组成，结构（如图）

a、吊挂减振装置：（或座式隔振装置）是承受给料机上全部负荷的部件，其中装有可调节吊杆长短的调节装置，还装有为了减少运力负荷基础产生过大冲击力的螺旋弹簧。

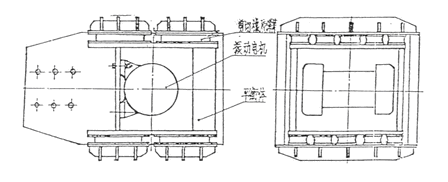

b、激振器：（如图）是本机有核心，它由振动电机，平衡架、橡胶剪切弹簧和上下压板组成，激振部通过螺栓与槽体连接。

c、振动槽体：是由钢板配焊框形加强力筋板制成，即减轻了重量，又有足够的弹度和一定的使用寿命。

d、闸门漏斗：储料仓到振动给料机中间联结的机构，闸门可起到封闭料仓作用以备设备维修时使用，闸门可为电动、电液、手动式等。

B、工作原理：  主振弹簧采用橡胶剪切弹簧，其弹簧上下钢板分别与平衡体和上下压板联接。当电机偏心给力时把力传到主振剪切弹簧，在由主振弹簧剪切给力与压板通过左右侧板给槽体，使给料机在近共振情况下振动，由于弹性给力所需功率小，激振力也小，弹力小、振幅大，使给料机延长寿命，能充分把物料抛起，实现大的给料量。

C、双质体振动给料机主要特点：

a、该机型给料时可满足长期连续或间断运行要求（电机选用连续工作制或间断工作制），该机所需激振力小、冲击小、运行平稳、振幅稳定、启动快、停车迅速、维修工作量小。

b、设备所需电机容量小，电能消耗小，长期使用电机不易烧坏，操作方便。

c、设备结构紧凑，能达到合理的密封，给料时无漏料、洒料现象，封闭后粉尘极少。

d、设备噪声低。

e、激振器整体性好，无任何外接联配件，无质对轴承，连接槽体。

f、可选择普通、防爆、380V、660V振动电机与变频器配套达到远程集控，便于现代化管理。

g、由于靠振动给料,给料量不稳定。

h、由于是靠振动给料，给料机必须起振并稳定在一定的频率和振幅，但振动参数对底板受力状态很敏感，故底板不能承受较大的仓压，需增加仓下导料槽的长度，结果是增加了料仓的整体高度，使工程投资加大。
