给煤机

K3给煤机

K3给煤机用于煤或其它磨琢性小,粘性小的松散粒状物料的给料,将储料仓或料坑里的物料连续均匀地卸落到运输设备或其它筛选设备中。一、K3给煤机技术参数型号规格 K-0 K-1 K-2 K-3 K-4给料能力(t/h) 底板行程(mm) 曲柄位置 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟···

立即咨询立即咨询

咨询电话 :0537-2558089

手机:13181318406邮箱:zhuoligk@163.com

产品详情

K3给煤机用于煤或其它磨琢性小,粘性小的松散粒状物料的给料,将储料仓或料坑里的物料连续均匀地卸落到运输设备或其它筛选设备中。

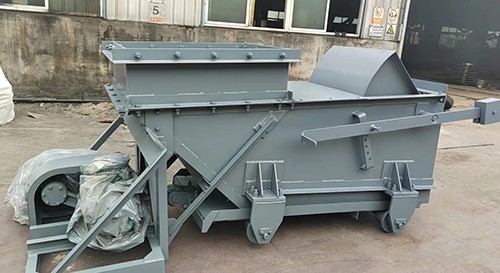

K3给煤机

一、K3给煤机技术参数

型号规格 K-0 K-1 K-2 K-3 K-4

给料能力(t/h) 底板行程(mm) 曲柄位置 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤

200 4 100 90 150 135 225 200 330 300 590 530

150 3 75 67 112 100 170 150 247 220 440 395

100 2 50 45 75 68 133 100 165 150 295 268

50 1 25 22 39 34 55 50 83 75 148 132

曲柄转速(r/min) 57 57 57 62 62

电动机 型号 YB160M1-8 YB160M1-8 YB160M1-8 YB160M-8 YB200L1-8

Y160M1-8 Y160M1-8 Y160M1-8 Y160M-6 Y200L1-6

功率(KW) 4 4 4 7.5 18.5

转速(r/min) 720 720 720 970 970

减速机 型号 JZQ-350 JZQ-350 JZQ-350 JZQ-400 JZQ-500

速比 12.64 12.64 12.64 15.75 15.75

允许大粒度(mm) 含量10%以下 250 350 400 500 700 含量10%以上 200 300 350 450 550

设备重量(kg) 带料斗 1127 1251 1481 1927 2737 不带料斗 1026 1144 1342 1735 2505


二、K3给煤机安装及使用

1.往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。

2.安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承最高温升不得高于60℃。

3.依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4″选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。


三、K3给煤机工作原理

K型给煤机由机架、底板(给煤槽)、传动平台、漏头号、闸门、托辊组成,当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5度的底板在辊上作直线往复运动,煤均匀地卸到其它设备上本机可根据需要设有带漏斗、不带漏斗两种形式。给煤机设有两种结构形式:1、带调节闸门 2、不带调节阀门,其给料能力由调节闸门来达到。
