液压链式爬车机产品说明

发布时间:2013-05-15 11:44:23 人气:775


液压链式爬车机卓力机械,产品销售全球各地,深受广大客户信赖,T:18953724511

产品介绍
液压链式爬车机主要用于斜坡提升运输,来补偿煤矿运输路线上的高度差,是矿车自动滑行车场上为补偿高度而设置的设备,是绞车的有效替代产品,它比绞车牵引更安全可靠,更节约劳动力。
  根据驱动链形式,液压链式爬车机可分为圆环链式和板链式:液压圆环链式爬车机是煤矿常用标准普通式,由液压马达驱动,普通圆环链传动;液压板链式爬车机是济宁中煤操车技术有限公司开发设计新产品,本产品采用高强度板链作为传动链,液压马达驱动,具有结构简单、强度大、传动平稳、爬车能力强、维护方便等优点,特别适合爬车任务繁重、爬车高度大的车场作业。
产品组成
 液压链式爬车机设备系统主要由爬车机本体、液压站及电控操作台三部分组成。液压链式爬车机爬车过程为自动化操作。矿用高强度圆环链或板链牵引四轮小车式爬车器爬车,爬车器在链条上等距离安装,爪间距不小于1.5倍的矿车长度。液压链式爬车机可以与翻车机共用一套控制系统,实现机电液一体化智能控制。
 三、产品型号标记说明

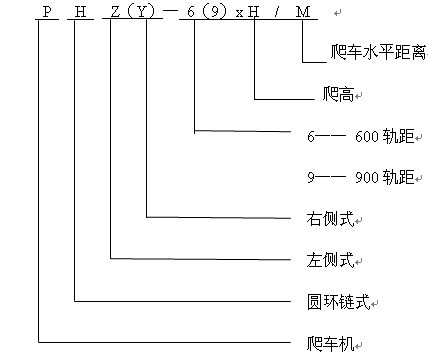

 1、液压圆环链式爬车机:

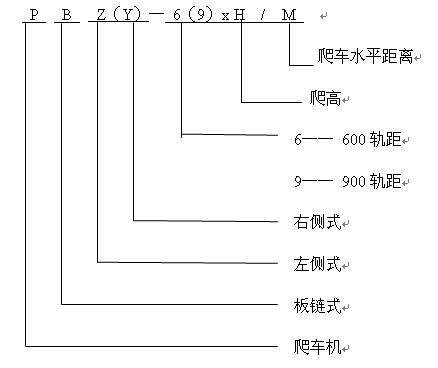

2、液压板链式爬车机:PHZ(Y)-9xH/M



四、技术参数
 液压链式爬车机用于600轨距1t、1.5t及900轨距1.5t、3t矿车向上爬高,根据爬高不同共有14种型号,每种又根据传动装置布置方式不同分为左侧式与右侧式。



序号

名    称

单位

规    格

圆环链式

板链式

1

链规格



Ф18x64



2

爬车速度

m/s

0.1~1.0

0.1~1.0

3

爬高

mm

1000~3600
每级差200共14种

1000~3600
每级差200共14种

4

矿车轨距

mm

600/900

600/900

5

矿车吨位

t

1t/1.5t/3t

1t/1.5t/3t

6

爬车方式



推轴或推挡板

推轴或推挡板

7

机前矿车滑行速度

m/s

0. 0.1~1.03~1.0

0.1~1.0



8

液压马达

型        号



IAM800/1100/1400/2000

IAM800/1100/1400/2000

排        量

ml/r

800/1100/1400/2000

800/1100/1400/2000

工作压力

Mpa

16

16

比扭矩

Nm

12.8/17.8/21.9/32.4

12.8/17.8/21.9/32.4
