往复式给煤机驱动部偏心盘机构

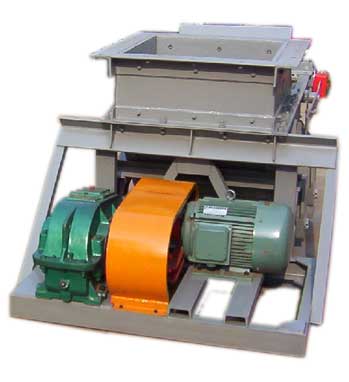

本实用新型涉及煤矿运输系统的设备往复式给煤机，特别是一种往复式给煤机驱动部偏心盘机构。它由曲柄毂、偏心盘、轴颈、调偏心距用的定位联接件等部件构成。其曲柄毂采用平面圆盘式曲柄毂，该曲柄毂与偏心盘的联接呈平面多孔法兰盘式的紧固联接，二者周边联接孔内的螺纹联接件一般为七个、至少为五个。该螺纹联接件同时作为调偏心距定位联接件，取代给煤机销子。轴颈的短头与偏心盘的轴颈孔从两面进行焊接。这种偏心盘机构与嵌入式偏心盘机构相比，结构简单、合理，工作可靠，故障率低，拆装维修方便，便于调节，调节范围加大，加工简单、成本低。
