三链环在煤矿中的作用及参数

发布时间：2013-05-27 09:49:21 人气：658

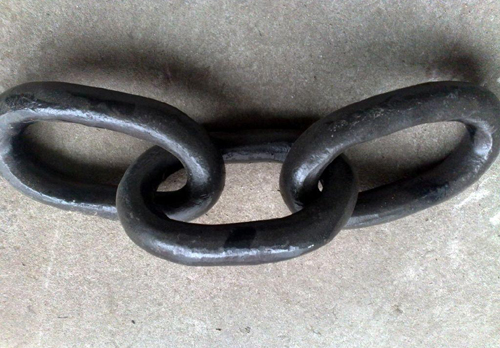

三环链图片

三环链又名：

三链环高强度三环链矿用三环链三环链锻打三环链焊接三环链
三环链简介：
矿用三环链是选用优质材料经过模锻成型的，它的中环经特殊焊接工艺加工、锻压，之后进行严格的表面探伤检查，这样确保该产品的使用安全，矿用三环链适用于矿井煤矿物质的运输矿车连接，矿用三环链经国家安全检测中心定期检验，是质量优良的合格产品。三环链制作是由一块材料经过九次锻造而成。矿车三环链适用于运输煤炭、矸石、物料等各类矿车和林业木材运输联接，在符合《煤矿保安规程》的前提下，也适用于矿山人的联接。

三环链制造工艺：

整锻三环链的制造工艺规格要求非常高，矿用三环链是将优质钢材经六火次锻造：矿用三环链第一火次：镦粗、拔方、压扁、压初型、锻闷端环、大双刃剁中环、小双刃剁边环、点冲冲孔、冲边残料、分开链环；矿用三环链 第二火次：去中、端环余料，检查飞边去毛刺；第三火次：锻闷端半环，去内外环飞边毛刺；第四火次：锻闷全端环，去内外飞边，检查去毛刺；第五火次：锻闷中间环，去内外飞边，检查去毛刺；第六火次：精锻三环，去各环内毛边，去各环外飞边，检查去毛刺；

矿用三环链工艺与焊接工艺比较，各项技术指标明显优于焊接链，整锻三环链的纤维组织连续性能好，检测结果表明，其抗冲击、拉伸、弯曲性能均高于标准要求，产品性能安全可靠。

三环链的规格：

宽度圆弧半径重量试验负荷最大实验伸长率最小破段负荷最小破段伸长率最小内宽最大外宽

22×105 40 87 41 2.9 70 2 370 15
26×118 46 102 48 4.6 100 2 520 15
28×120 48 108 51 6.7 110 2 610 15
30×120 48 112 53 7.8 120 2 670 15
30×130 55 119 56.5 6.9 120 2 670 15
32×140 58 126 60 9.9 140 2 790 15
34×147 64 136 65 10.1 160 2 890 15
38×145 80 160 77 13.65 200 2 1110 15
型号（ZMXX002）
三环链的应用：
矿车连接
制造三环链的材料：
优质合金钢
三环链的制造标准：
ISO、DIN、BS、GB、MT等标准
三环链的强度等级：
C级，B级
安全保证：
验证载荷为2倍工作载荷
三环链的作用：

矿车三环链适用于运输煤炭、矸石、物料等各类矿车和林业木材运输联接，在符合《煤矿保安规程》的前提下也适用于矿山人的联接。
